鈉雙離子電池（Na-DIBs）因其高工作電壓和低成本原材料而受到越來越多的關注。然而，Na-DIBs的實際應用仍然受到容量低和庫侖效率差等問題的阻礙，而這些問題與電極和電解液之間的相容性密切相關，但卻很少有人對此進行研究。

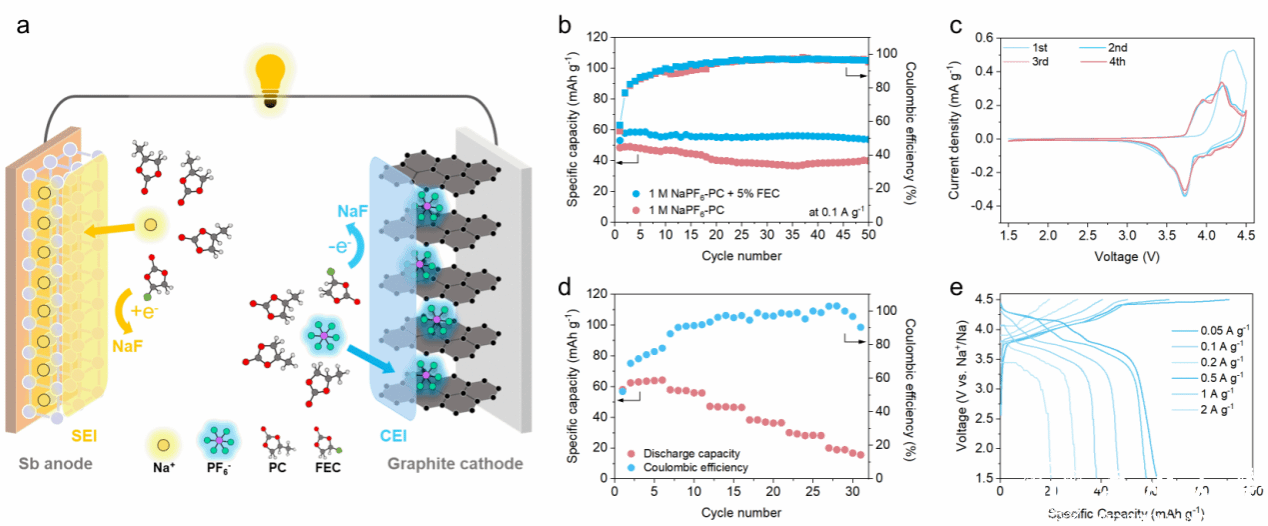

圖1. Sb||石墨全電池的電化學性能

近日我校化材學院碳中和技術創新研究院李林團隊聯合南開大學趙慶教授以及澳大利亞伍侖貢大學賴偉鴻教授在國際權威期刊《Angewandte Chemie International Edition》上發表題為《Insight into the Role of Fluoroethylene Carbonate on the Stability of Sb||Graphite Dual-Ion Batteries in Propylene Carbonate-Based Electrolyte》的學術論文。本論文以銻（Sb）和石墨分別作為陽極和陰極，研究了含有氟代碳酸乙烯酯（FEC）添加劑的電解液中Na- DIBs的電化學性能。與不含FEC的電解液（1 M NaPF₆-碳酸丙烯酯（PC））相比，作者發現加入FEC添加劑（5 wt.%）可促進陰極和陽極上富含NaF的無機電極電解質界面的形成，并改變PF₆^-陰離子的溶劑化行為。這種改性不僅有效抑制了NaPF₆鹽和PC溶劑的過度分解，還促進了PF₆^-陰離子在石墨陰極中的插層。制備的Sb||石墨全電池在50次循環后達到了58.5 mAh g^-1的高放電比容量，容量保留率為93.1%（而傳統電解質分別為48.3 mAh g^-1和79.7%）。此外，在功率密度為157.78 W kg^-1時，電池的能量密度為194.95 Wh kg^-1（基于正極和負極的活性材料的質量）。本工作闡明了雙功能FEC的潛在機制，并為構建高性能雙離子電池提供了一種替代策略，促進了他們在未來可持續儲能系統中的實際應用。

溫州大學為論文的第一通訊單位，我校化材學院聯培生澳大利亞伍侖貢大學2022級博士楊卓為第一作者，我校化材學院侴術雷教授，李林特聘教授以及南開大學趙慶教授為共同通訊作者，相關工作受到國家自然科學基金，浙江省自然科學基金，國家電網科技項目，溫州自然科學基金以及廣州市科技計劃項目的資助。

原文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202313142
